Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo

Presentación del Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo

El Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo es una versión mejorada del SE 1010 : un sistema para prueba de esfuerzo. Permite realizar exámenes de tipo ""Stress Test"".

El paciente puede realizar un esfuerzo físico (como correr sobre un cinta de correr), y gracias al ECG EDAN PC SE 1010 Pack Esfuerzo podran seguir en tiempos reales del examen Electrocardiograma.

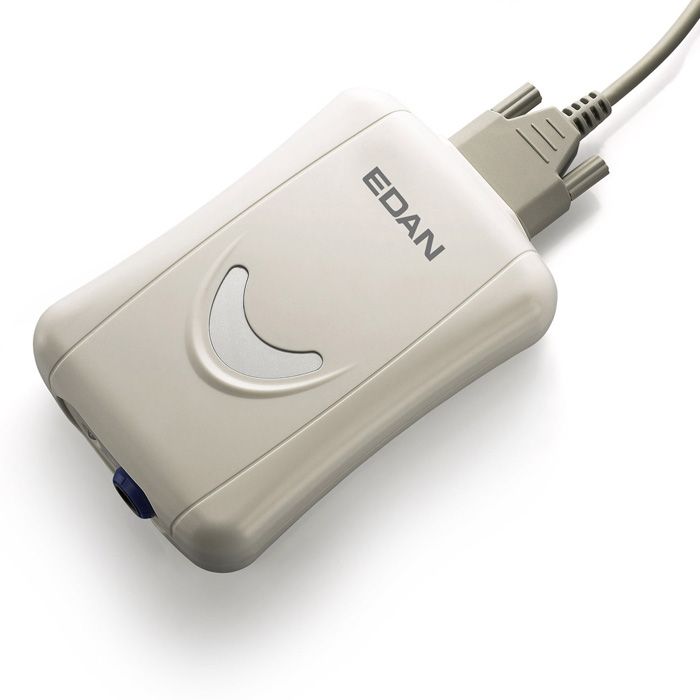

El ECG EDAN PC SE 1010 es un electrocardiógrafo digital que se conecta al ordenador (tipo PC) mediante un cable USB. Gracias al programa (software incluido), permite realizar exámenes de manera precisa y fiable utilizando un ordenador.

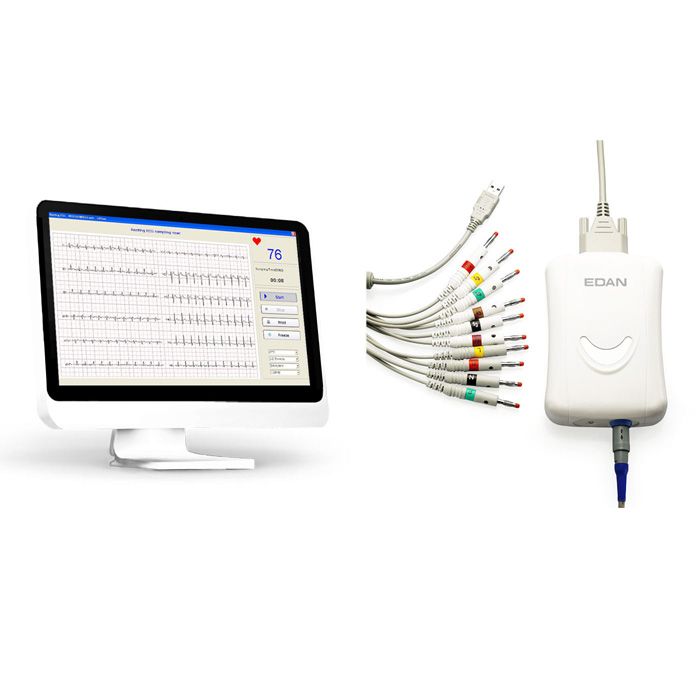

- Podrá visualizar en la pantalla en tiempo real la progresión de los exámenes ECG (12 derivaciones)

- Podrá guardar los datos/interpretaciones de los exámenes y convertirlos ademas en varios formatos como : PDF, .doc (documento Word) y formato .jpg (documento foto).

- Podrá imprimir los datos de los exámenes directamente sobre papel de formato A4 (estándar), utilizando la impresora de su ordenador

A continuación encontraran los dos circuitos que presentan el funcionamiento del EDAN PC SE 1010 Pack Esfuerzo

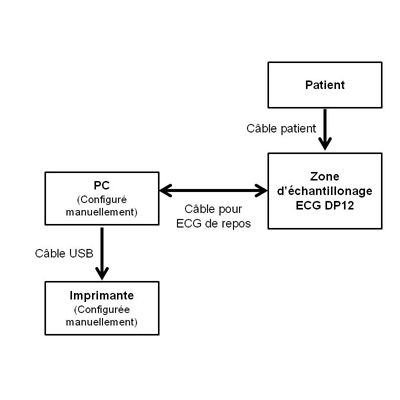

1. Electrocardiograma de reposo sistema con cable

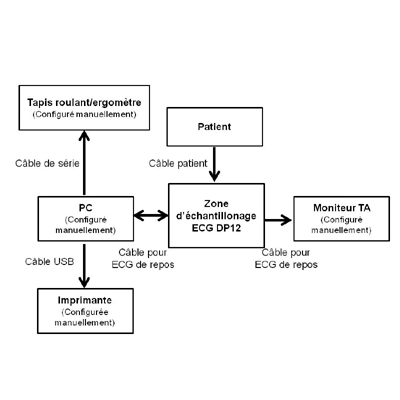

2. Electrocardiograma de esfuerzo sistema con cable

Detalles tecnicos del Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo

- ECG PC / Electrocardiografo ordenador
- Filtr alternativo, filtro DTF bajo/fuerte, filtro passebas : 25/35/45/75/100/150 Hz
- Grabación en modo automático o manual con interpretaciones validadas CSE/AHA/MIT y detección de arritmias
- 12 derivaciones estándar
- Peso : 410 g
- Dimensiones : 148 x 100 x 40 mm
- Tipo de transmisión : cable USB
- Alimentación : via conexión USB
- Sensibilidad de grabación : Auto, 2,5, 5, 10, 20 mm/mV.
- Certificado Marcado CE / TÜV
- Garantía : 3 años. A notar que la garantía no se aplica para el cable paciente ni a los accesorios

- Numero de referencia : EDA059

Conexión del ECG EDAN PC SE 1010 Pack Esfuerzo

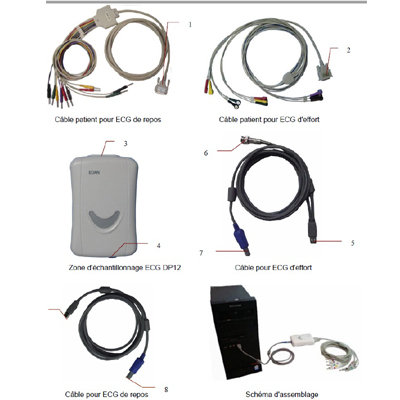

PARA EL ECG DE REPOSO SISTEMA CON CABLE:
1. Insertar la ficha 1 del cable paciente en la conexión 3 de la zona del ECG DP12.
2. Insertar la ficha 8 del cable en la conexión 4 de la zona del ECG DP12.
3.Insertar la ficha 9 del cable en la conexión USB del Ordenador.
4. Conectar una impresora al Ordenador.
5. Insertar la centinela en la conexión USB del Ordenador.
6. Comprobar que los componentes detallados están conectados correctamente , y conectar después al Ordenador y la impresora a la corriente eléctrica.

PARA EL ECG DE ESFUERZO SISTEMA CON CABLE:
1. Insertar la ficha 2 del cable paciente en la conexión 3 del ECG DP12.

2. Insertar la ficha 7 del cable en la conexión 4 de la zona del ECG DP12.
3. Insertar la ficha 5 del cable en la conexión USB del Ordenador.
4. Conectar la ficha 6 al cable del monitor TA
5. Conectar la cinta de correr o otro aparato al Ordenador..
6. Conectar una impresora al Ordenador..
7. Insertar la centinela en la conexión USB del Ordenador.
8. Comprobar que los componentes detallados están conectados correctamente , y conectar después al Ordenador y la impresora a la corriente eléctrica.

Contenido del pack ECG EDAN PC SE 1010 Pack Esfuerzo

- 1 Electrocardiografo ECG EDAN PC SE 1010
- 1 Bolsa de transporte EDAN
- 1 Cable USB de conexión

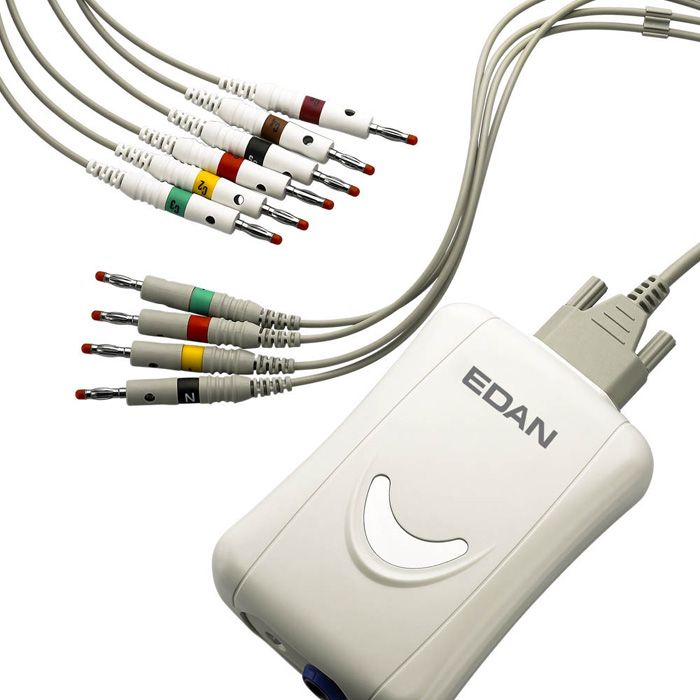

- 1 Cable paciente de 10 derivaciones para ECG de reposo

- 1 Cable paciente para ECG de esfuerzo
- 6 Electrodos precordiales
- 4 pinzas para miembros
- 1 CD-ROM para la instalación del programa (Funciona bajo Microsoft Windows para las versiones : XP, Vista y Seven)
- 1 Manual de uso
