Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo Wireless (inalámbrico )

Presentación del Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo Wireless (inalámbrico)

El Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo Wireless (inalámbrico) es una versión mejorada del SE 1010 : un sistema para prueba de esfuerzo inalámbrica. Permite realizar exámenes de tipo ""Stress Test"" sin cables, modelo inalámbrico (Wireless).
El paciente puede realizar un esfuerzo físico (como correr sobre un cinta de correr), y gracias al dispositivo Pack Esfuerzo Wireless, ningún cable de conexión podrá perturbar los movimientos del paciente durante el esfuerzo.
La transmisión de datos ECG se realiza mediante Bluetooth. El paciente se equipa de un dispositivo especial que transmite todos los datos directamente al receptor conectado al ordenador del medico.
Gracias al ECG Edan Wirelesss ahora es posible seguir en tiempos reales el examen Electrocardiograma.

Electrocardiógrafo EDAN PC SE 1010 Pack Esfuerzo Wireless (inalámbrico) : ECG reposo + ECG esfuerzo inalámbrico

El ECG EDAN PC SE 1010 es un electrocardiógrafo digital que se conecta al ordenador (tipo PC) mediante un cable USB. Gracias al programa (software incluido), permite realizar exámenes de manera precisa y fiable utilizando un ordenador.

- Podrá visualizar en la pantalla en tiempo real la progresión de los exámenes ECG (12 derivaciones)

- Podrá guardar los datos/interpretaciones de los exámenes y convertirlos ademas en varios formatos como : PDF, .doc (documento Word) y formato .jpg (documento foto).

- Podrá imprimir los datos de los exámenes directamente sobre papel de formato A4 (estándar), utilizando la impresora de su ordenador

A continuación encontraran los dos circuitos que presentan el funcionamiento del EDAN PC SE 1010 Pack Esfuerzo Wireless

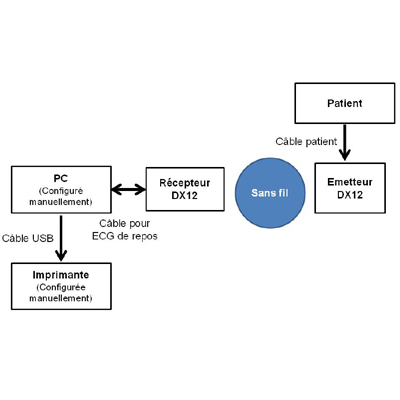

1. Electrocardiograma de reposo sistema inalámbrico

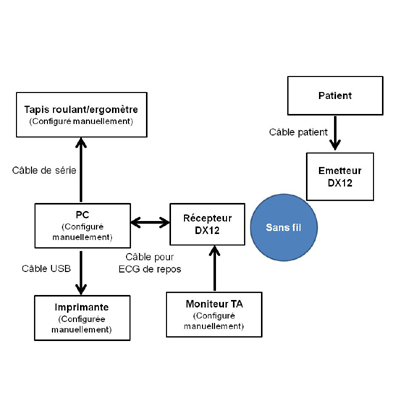

2. Electrocardiograma de esfuerzo sistema inalámbrico

Detalles tecnicos del Electrocardiógrafo digital EDAN PC SE 1010 Pack Esfuerzo Wireless (inalámbrico)

- ECG PC / Electrocardiografo ordenador
- Filtr alternativo, filtro DTF bajo/fuerte, filtro passebas : 25/35/45/75/100/150 Hz
- Grabación en modo automático o manual con interpretaciones validadas CSE/AHA/MIT y detección de arritmias
- 12 derivaciones estándar
- Peso : 610 g
- Dimensiones : 148 x 100 x 40 mm
- Tipo de transmisión : cable USB y Bluetooth
- Alimentación : via conexión USB
- Sensibilidad de grabación : Auto, 2,5, 5, 10, 20 mm/mV.
- Certificado Marcado CE / TÜV
- Garantía : 3 años. A notar que la garantía no se aplica para el cable paciente ni a los accesorios

- Numero de referencia : EDA060

Conexión del ECG EDAN PC SE 1010 Pack Esfuerzo Wireless

PARA EL ECG DE REPOSO SISTEMA INALAMBRICO :
1. Insertar la ficha 1 del cable paciente en la  conexión 2 del emisor DX12.
2. Insertar la ficha 4 del cable en la conexión 6 del receptor DX12.
3.Insertar la ficha 5 del cable en la conexión USB del Ordenador.
4. Conectar una impresora al Ordenador.
5. Insertar la centinela en la conexión USB del Ordenador.
6. Comprobar que los componentes detallados están conectados correctamente , y conectar después al Ordenador y la impresora a la corriente eléctrica.

PARA EL ECG DE ESFUERZO SISTEMA INALAMBRICO :
1. Insertar la ficha 1 del cable paciente en la  conexión 2 del emisor DX12.

2. Insertar el emisor DX12 en el bolsillo 3 de la cintura DX12, y colocar el cinturón en la cintura del paciente.
3. Insertar la ficha 8 del cable en la conexion6 del receptor DX12.
4. Insertar la ficha 9 del cable en la conexión USB del Ordenador..
5. Conectar la ficha 10 al cable del monitor TA.
6. Conectar la cinta de correr o otro aparato al Ordenador.
7. Conectar una impresora al Ordenador.
8. Insertar la centinela en la conexión USB del Ordenador.
9. Comprobar que los componentes detallados están conectados correctamente , y conectar después al Ordenador y la impresora a la corriente eléctrica.

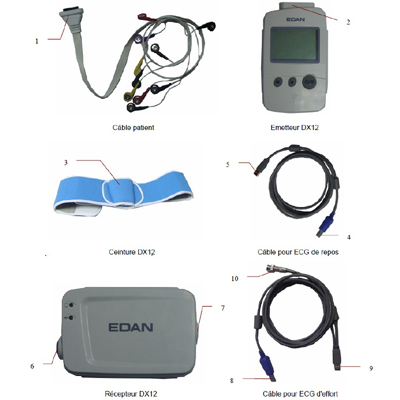

Contenido del pack ECG EDAN PC SE 1010 Pack Esfuerzo Wireless (inalámbrico)

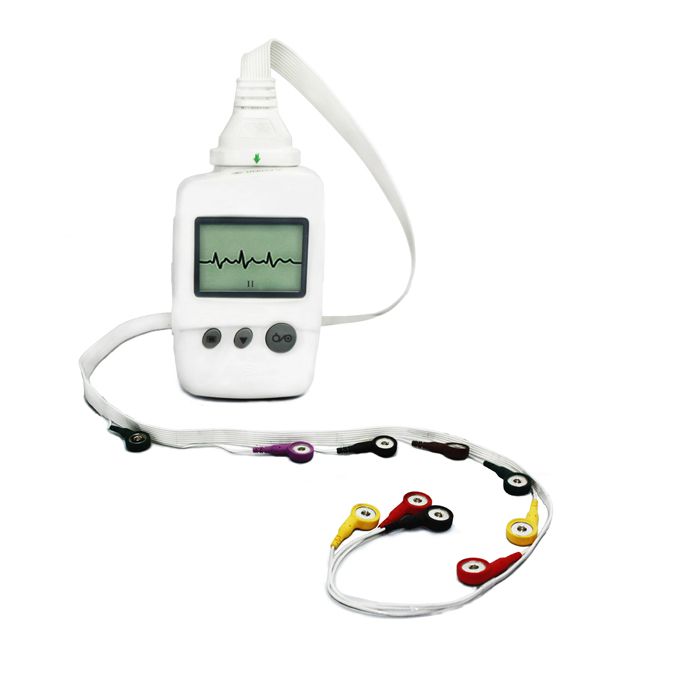

- 1 ECG EDAN PC SE 1010

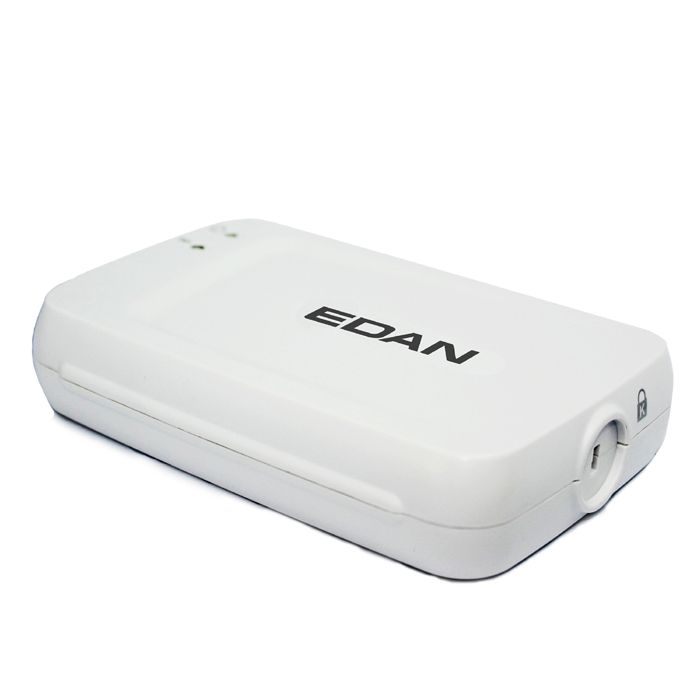

- 1 Receptor DX12
- 1 cinturón DX12
- 1 Bolsa de transporte EDAN
- 1 Cable USB de conexión
- 1 Cable paciente de 10 cables
- 6 Electrodos precordiales
- 4 pinzas para miembros
- 1 CD-ROM para la instalación del programa (Funciona bajo Microsoft Windows para las versiones : XP, Vista y Seven)
- 1 Manual de uso
